什么是 Insets

屏幕上除了开发者 app 绘制的内容还有系统的 Insets（插入物），Insets 区域负责描述屏幕的哪些部分会与系统 UI 相交。如 Starus bar 或 Navigation bar：

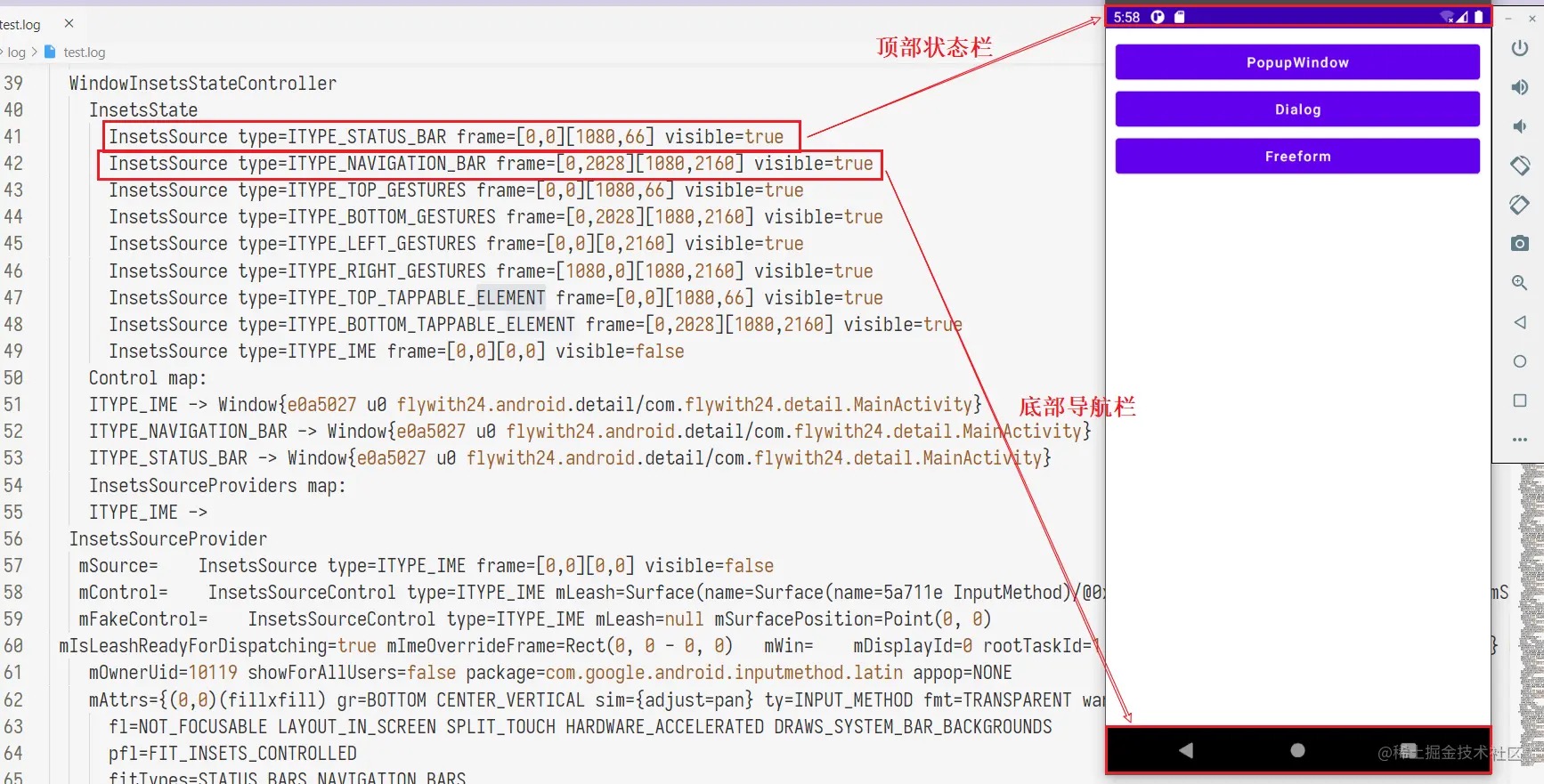

常见的 Insets 有：

  • STATUS_BAR，用于展示系统时间，电量，wifi 等信息
  • NAVIGATION_BAR，虚拟导航栏（区别于实体的三大金刚键），形态有三大金刚键导航，手势导航两种。（有些设备形态如 TV 没有导航栏）
  • IME，软键盘，用于输入文字

其中 STATUS_BAR 与 NAVIGATION_BAR 又被称为 System bar。

如果开发者绘制的内容出现在了系统 UI 区域内，就可能出现视觉与手势的冲突。开发者可以借助 Insets 把 view 从屏幕边缘向内移动到一个合适的位置。

在源码中，Insets 对象拥有 4 个 int 值，用于描述矩形四个边的偏移：
QAWAQc

📢 注意：不要把 Insets 的 top ，bottom，left，right 与 Rect 的搞混，前者描述的是偏移，后者是坐标。

关于 Insets 更详尽的信息，可以 查看这篇文章。

setSystemUiVisibility 与 WTFs

View 的源码中有一个 setSystemUiVisibility() 的方法，虽然该方法在 Android 11 已被弃用，但按照本专栏的一贯风格，我们还是要来介绍一下该方法。

有些场景开发者可能希望 app 的内容可以绘制到状态栏或导航栏的区域以提供更好的用户体验，因此系统提供了 setSystemUiVisibility 方法，开发者可以通过向该方法传入不同的 flag 以应对不同的使用场景。

这些 flag 被称为 Window Transform Flags，简称 WTFs（滑稽脸😏），同样的，它们在 Android 11 中被弃用。常用的 flag 如下：

SYSTEM_UI_FLAG_VISIBLE
SYSTEM_UI_FLAG_LOW_PROFILE
SYSTEM_UI_FLAG_HIDEN_NAVIGATION
SYSTEM_UI_FLAG_FULLSCREEN

SYSTEM_UI_FLAG_IMMERSIVE_STICKY
SYSTEM_UI_FLAG_IMMERSIVE

SYSTEM_UI_FLAG_LIGHT_STATUS_BAR
SYSTEM_UI_FLAG_LIGHT_NAVIGATION_BAR

SYSTEM_UI_FLAG_LAYOUT_STABLE
SYSTEM_UI_FLAG_LAYOUT_HIDEN_NAVIGATION
SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN

如果想了解这些 flag 的效果可以参考 # Android setSystemUiVisibility详解。

System bar 能力变化史

Android 4.4 之前

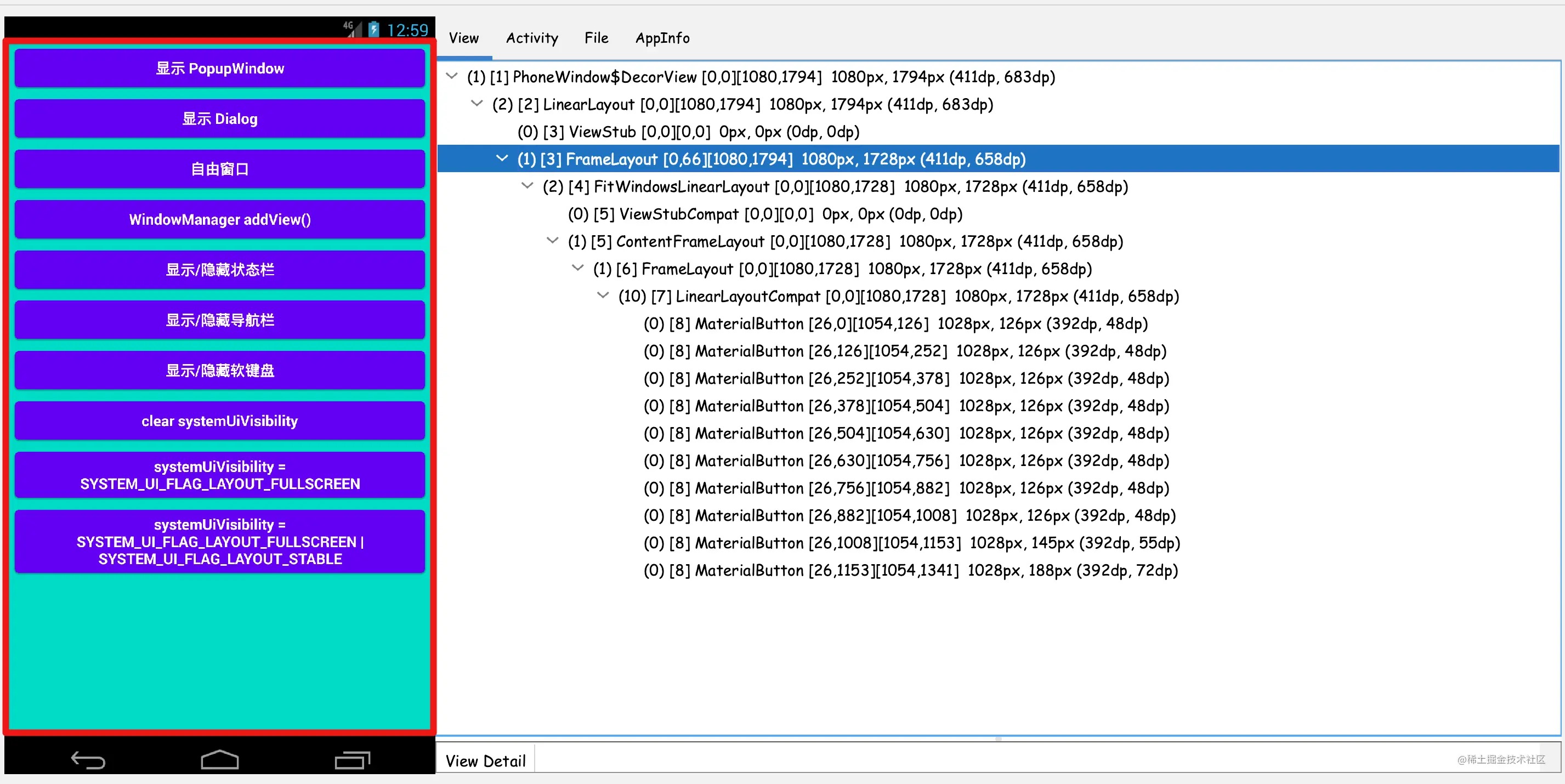

用户内容显示在 System bar 之间，即下图红框所在区域：
2cq336

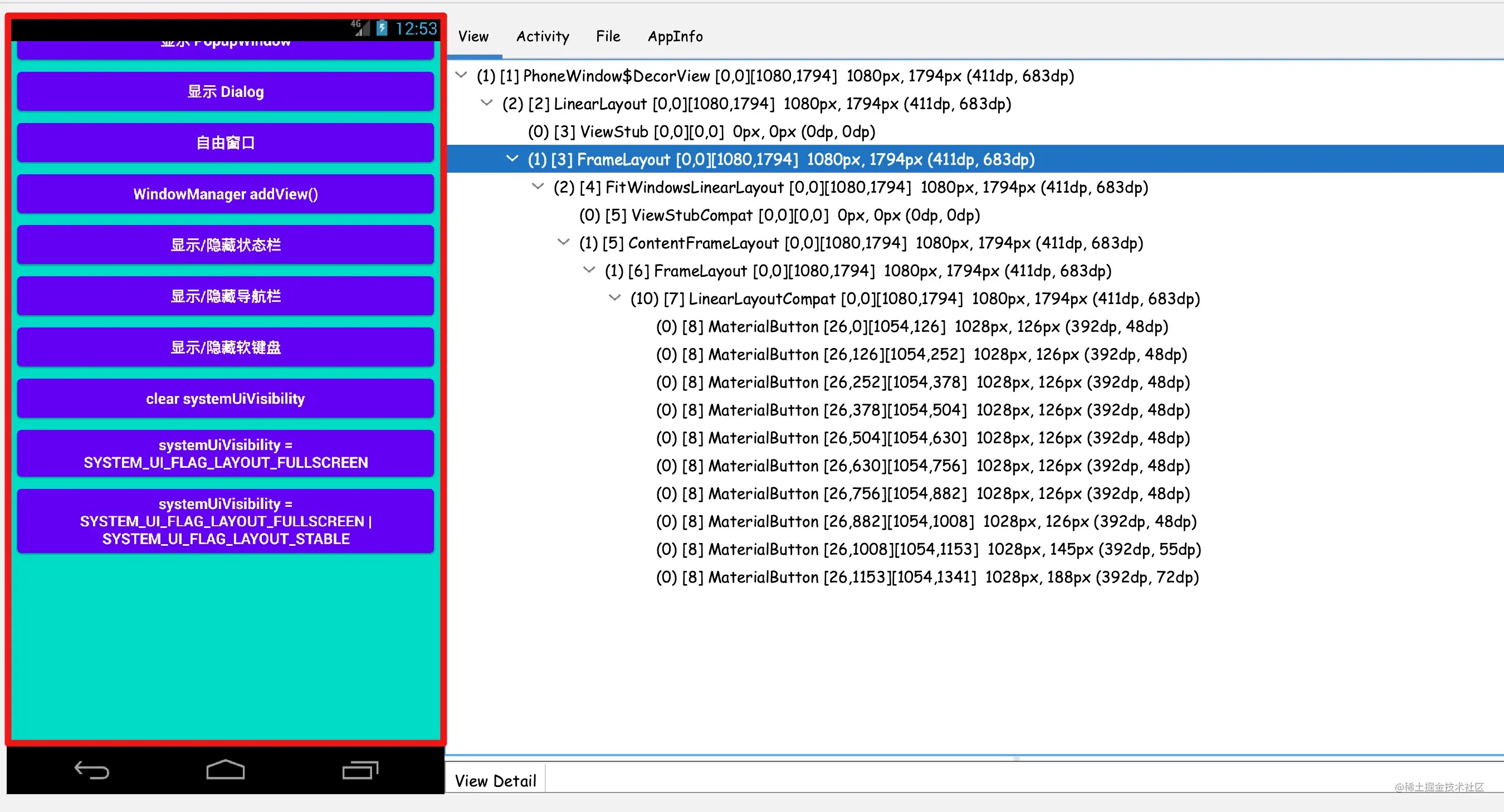

开发者可以使用 setSystemUiVisibility 方法将内容绘制到状态栏后面，下图红框区域：
voT6SW

Android 4.4

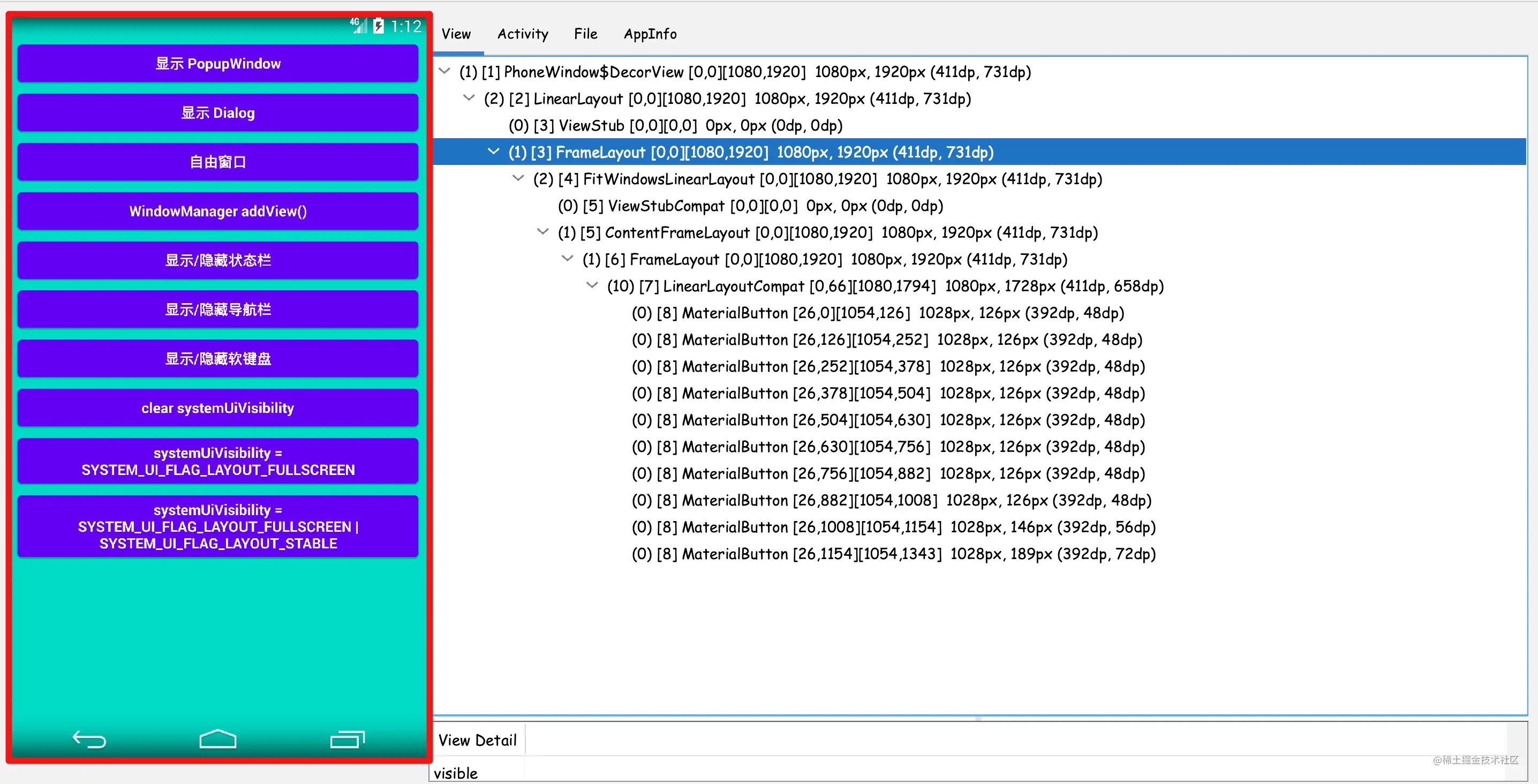

Android 4.4 引入了 android:windowTranslucentStatus 和 android:windowTranslucentNavigation ，允许开发者将 System bar 设置成透明：
65mvhq

System bar background 是由 WindowManager 绘制的（利用 Window 的 flag）

Android 5.0

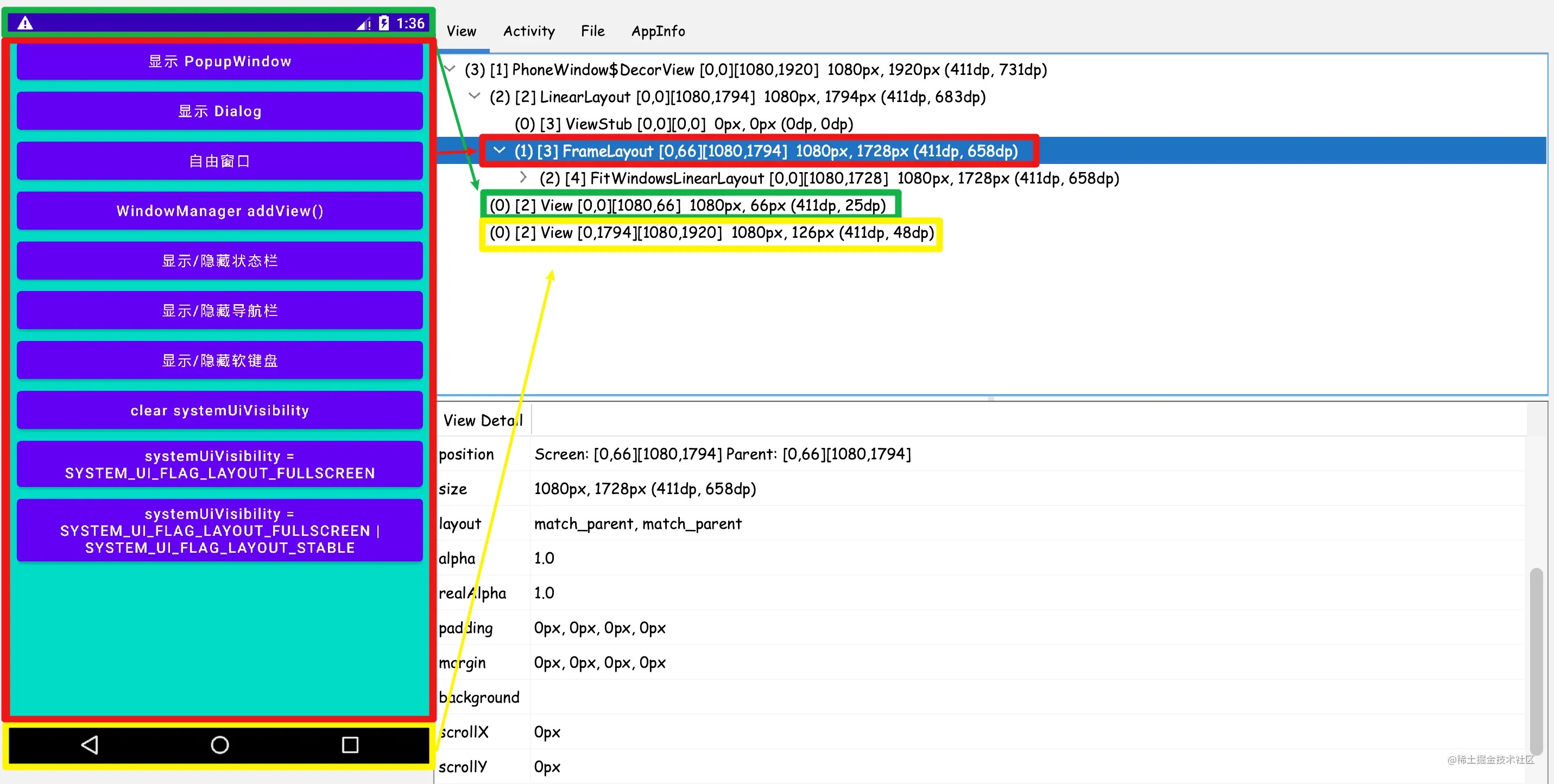

之前版本 System bar 都是由 WindowManager 绘制的，在 Android 5.0，引入了 android:windowDrawsSystemBarBackgrounds，当 windowDrawsSystemBarBackgrounds 为 true（默认值） 时，System bar 的 background 在 Window 内部。如下图：
7tQy0G

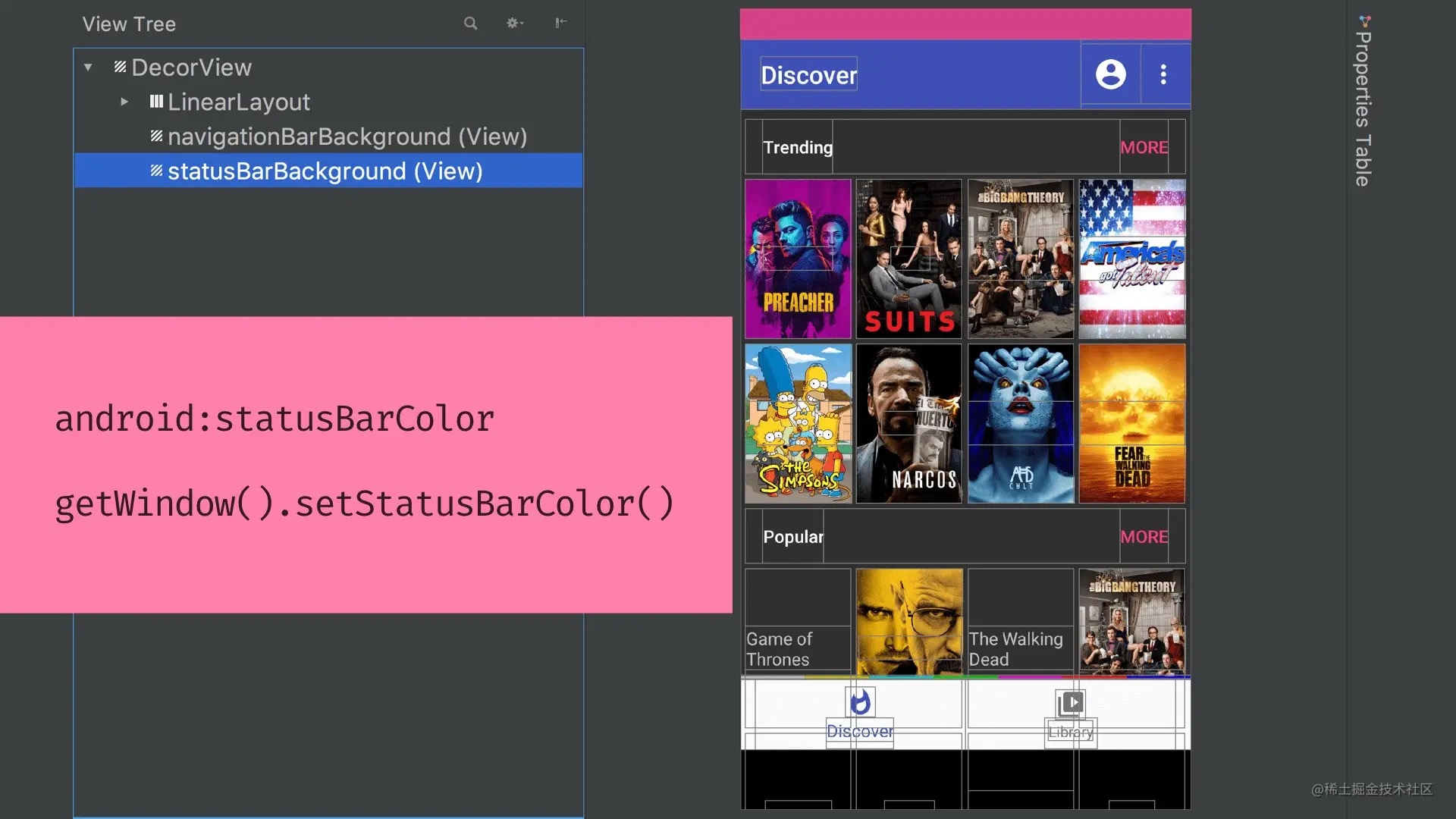

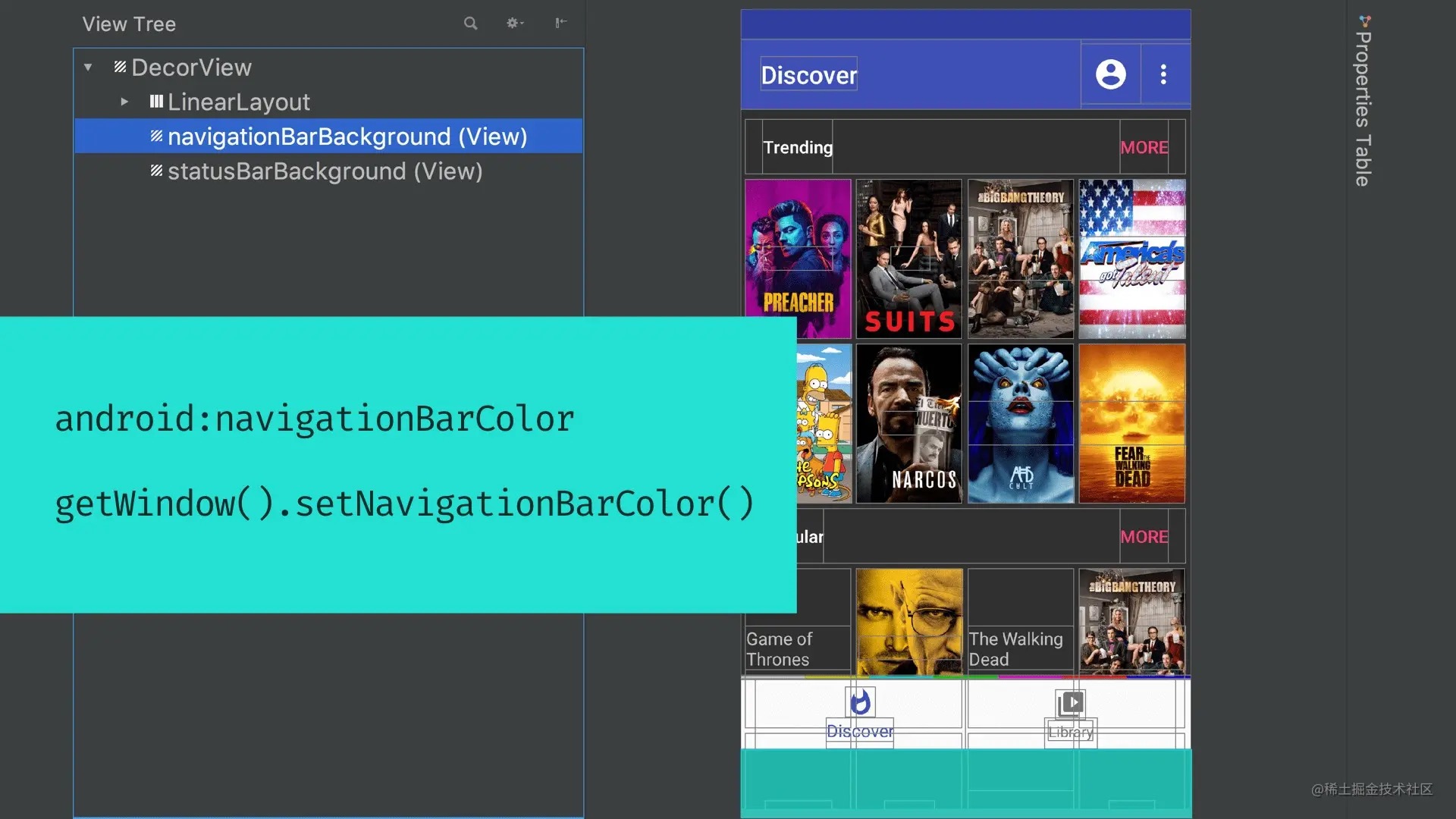

开发者可以调用 Window 的方法为 System bar 设置颜色：
vFsSjI
tpnKKz

📢注意：windowTranslucentStatus 和 windowTranslucentNavigation 要比为 System bar 设置自定义颜色的优先级更高。

当 windowTranslucentStatus 或 windowTranslucentNavigation 设置为 true 后会导致 windowDrawsSystemBarBackgrounds 为 false，System bar background 由 WindowManager 接管。

自 Android 5.0 后，当 windowDrawsSystemBarBackgrounds 为 true 时，System bar 作为 window 的一部分。换言之，DecorView（FrameLayout 子类）有三个子 View：显示 App 内容的 LinearLayout 以及 Status bar 和 Navigation bar。

默认情况下，App 的内容显示在 System bar 中间。

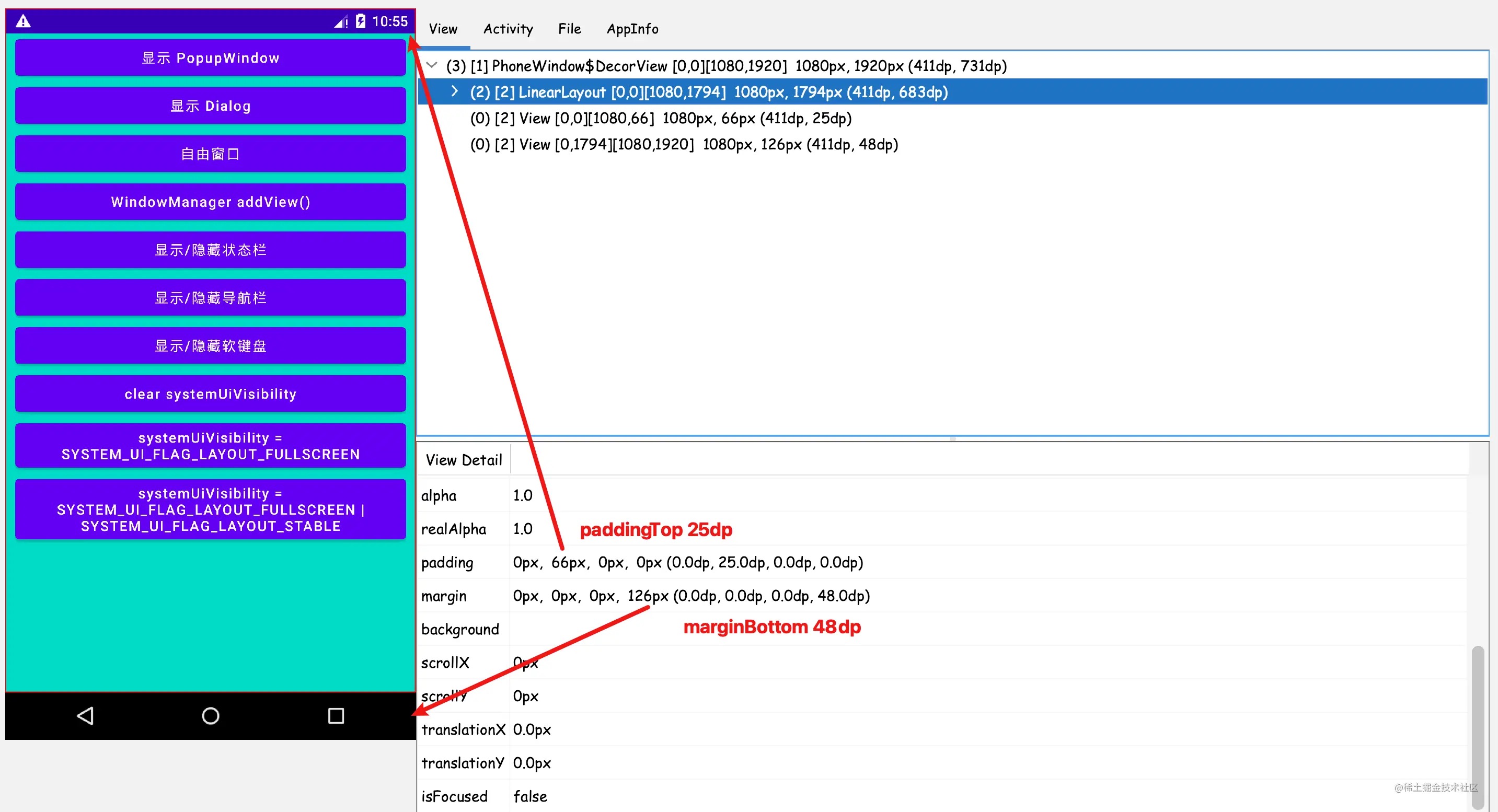

理论上，显示 App 内容的 LinearLayout 应该充满屏幕，系统使用了 paddingTop 和 marginBottom 为 System bar 预留出了空间。
1WZMbK

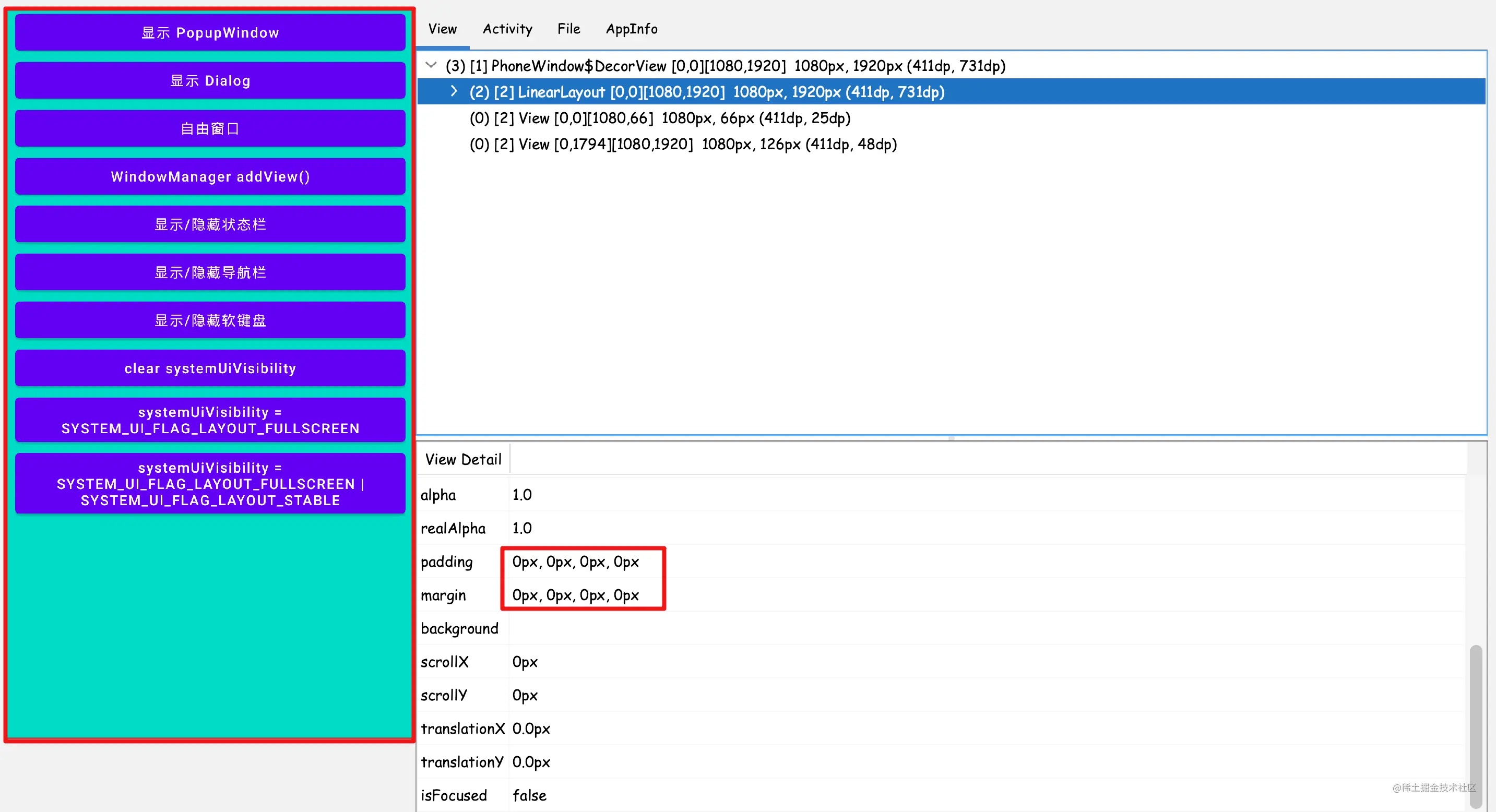

那么 App 的内容区域是如何绘制到 System bar 后面的？很简单，LinearLayout 没有 padding 和 margin（我们在后文介绍原理），充满屏幕：
0zX8PF

Android 10

随着全面屏设备的普及，越来越多的 Android 设备突破了 16:9 的限制，Android 10 推出了新的导航模式：手势导航。

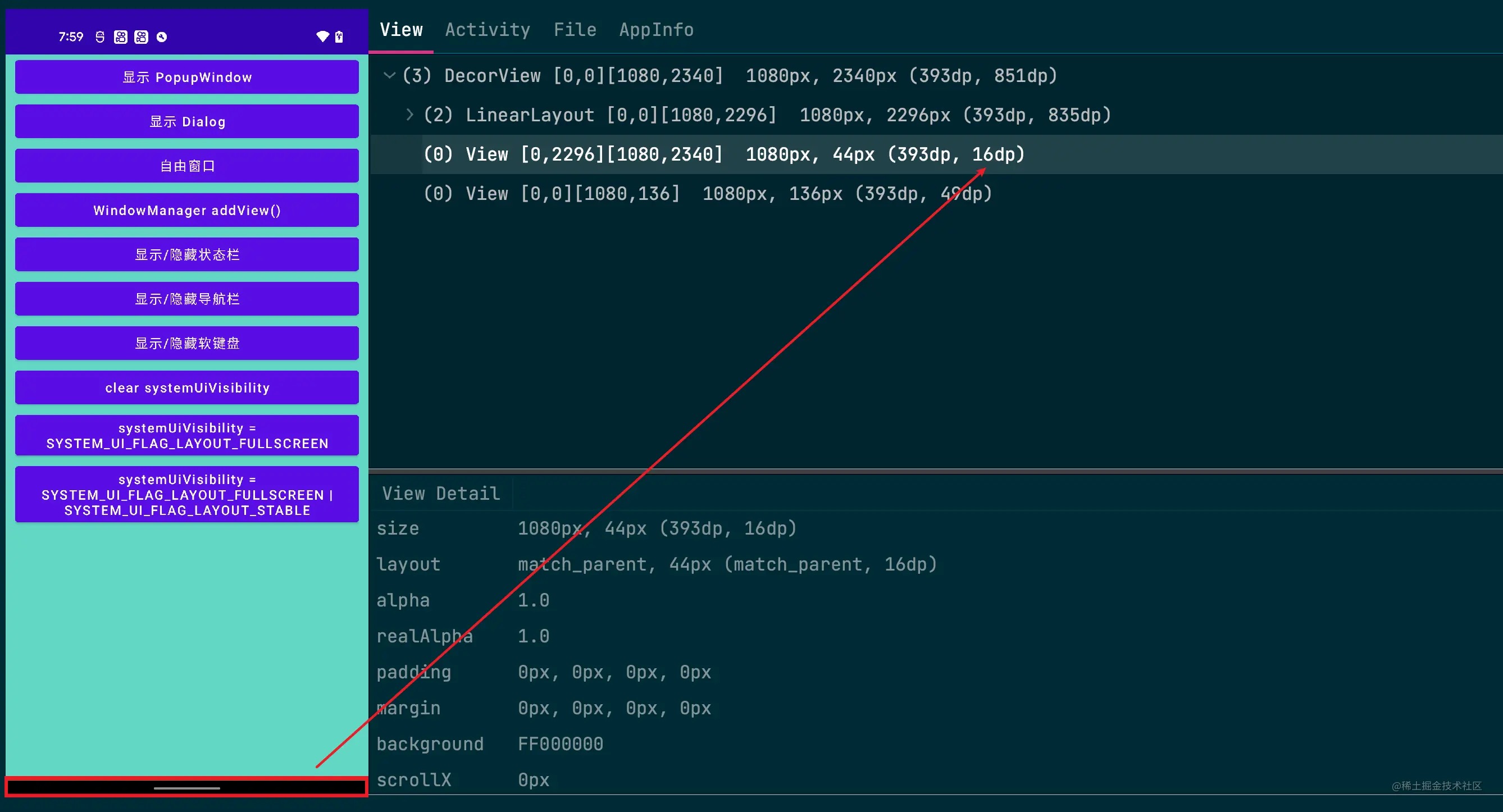

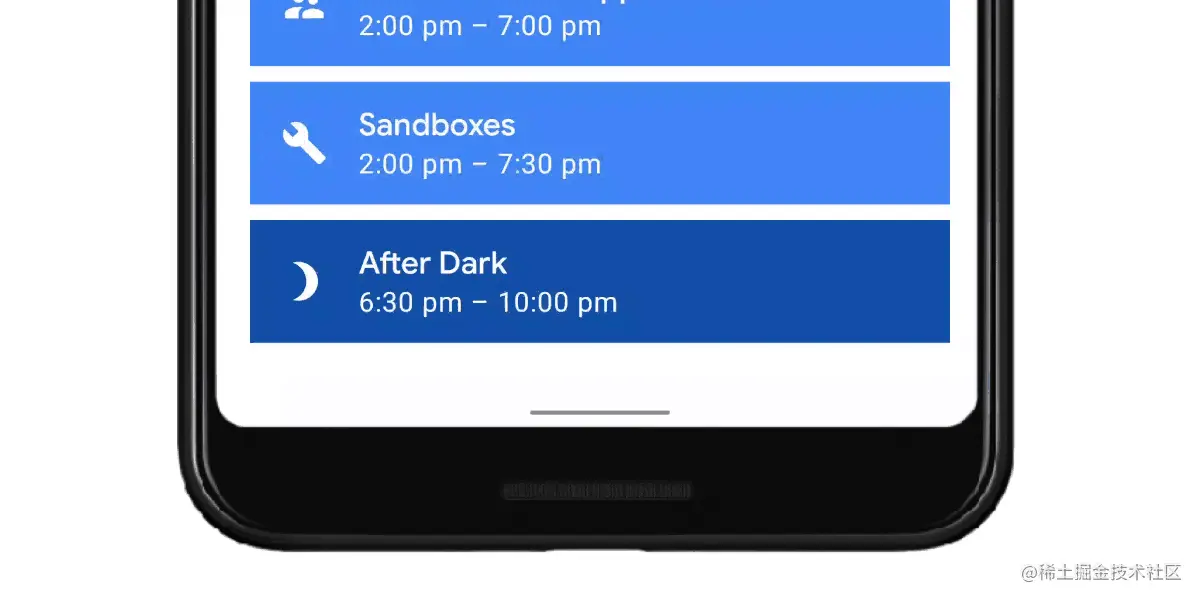

新的手势导航与原来的三大金刚键的 Navigation bar 一样，只不过高度变小了。
HpzE2F

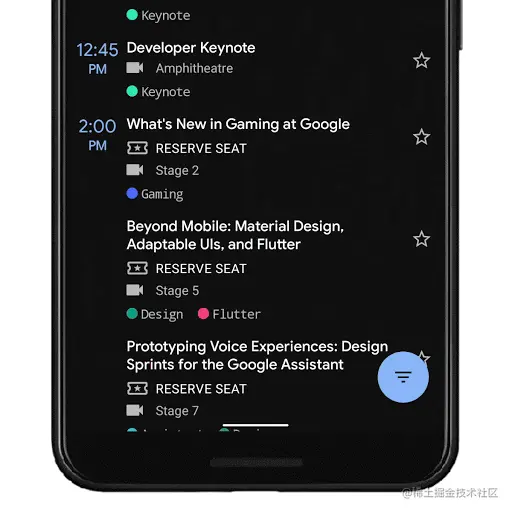

如果 Navigation bar 是透明的，底部的「小白条」是可以跟随背景动态改变颜色的（与 iOS 一样，不知道谁抄的谁🤣）

Android 11

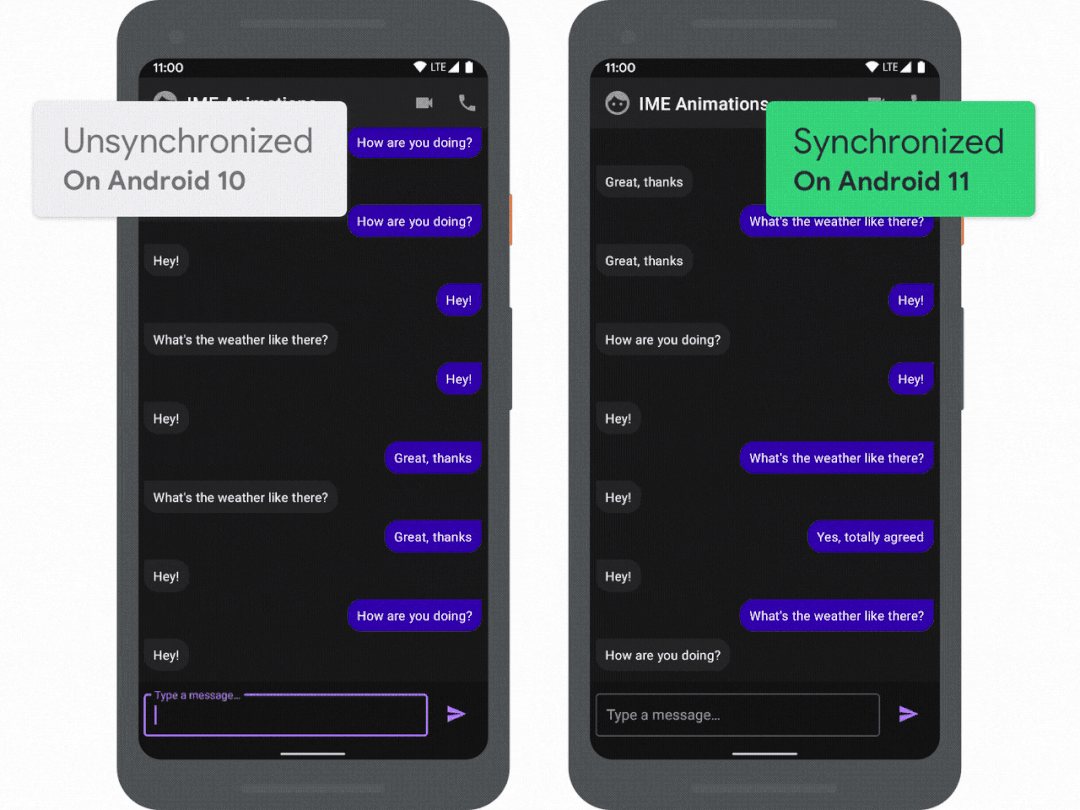

Android 11 引入了 WindowInsetsAnimation 允许监听 Insets 的变化进度，使用户体验更加丝滑。

小结

为了方便开发者更合理地使用设备屏幕绘制内容，Android 在历代版本不断迭代 System bar 控制的 API，功能越来越完善。

当开发者将 App 内容绘制到 System bar 后面时要考虑视觉冲突和手势冲突。

为了防止 App 内容区域与 System bar 发生视觉冲突，官方提供了两种 API， WidowInsets 与 fitsSystemWindows 。

WindowInsets

WindowInsets 描述了一组 Window Content 的 Insets，未来可能会继续添加新的 Insets 类型。目前已有的 Insets 类型有：

package androidx.core.view;

public class WindowInsetsCompat {

	public static final class Type {
	    static final int FIRST = 1;
	    static final int STATUS_BARS = FIRST;
	    static final int NAVIGATION_BARS = 1 << 1;
	    static final int CAPTION_BAR = 1 << 2;

	    static final int IME = 1 << 3;

	    static final int SYSTEM_GESTURES = 1 << 4;
	    static final int MANDATORY_SYSTEM_GESTURES = 1 << 5;
	    static final int TAPPABLE_ELEMENT = 1 << 6;

	    static final int DISPLAY_CUTOUT = 1 << 7;

	    static final int LAST = 1 << 8;
	    static final int SIZE = 9;
	    static final int WINDOW_DECOR = LAST;

	    private Type() {}
	}
}

使用位运算管理状态是很常见并高效的方式，如果对这部分内容不了解，可以移步 KunMinX 的 这篇文章 就算不去火星种土豆，也请务必掌握的 Android 状态管理最佳实践！ 入门

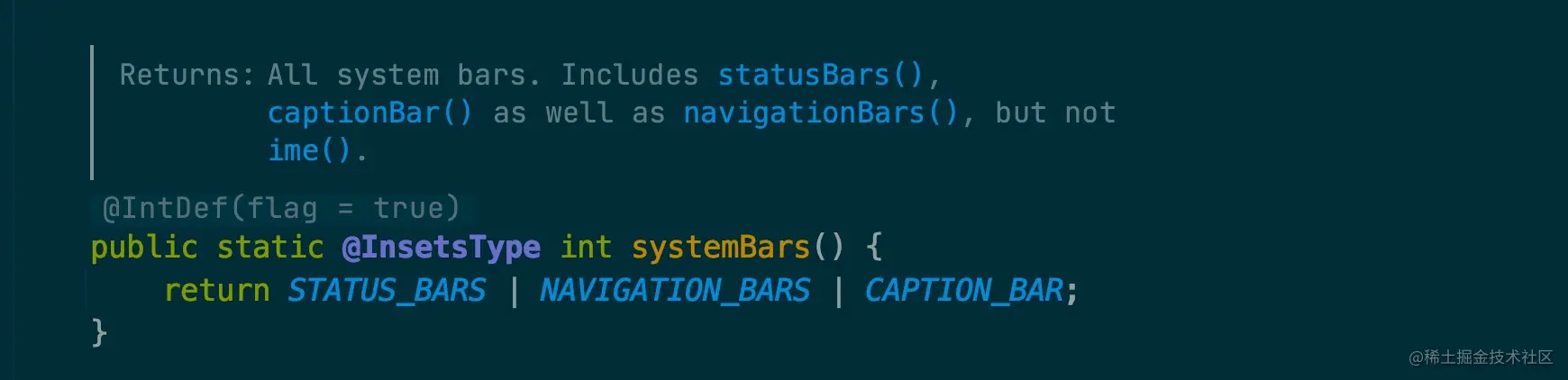

System bar 包括 Status bar，Navigation bar，Caption bar，但不包括软键盘（ime）
WymOx4

onApplyWindowInsets 与 setOnApplyWindowInsetsListener

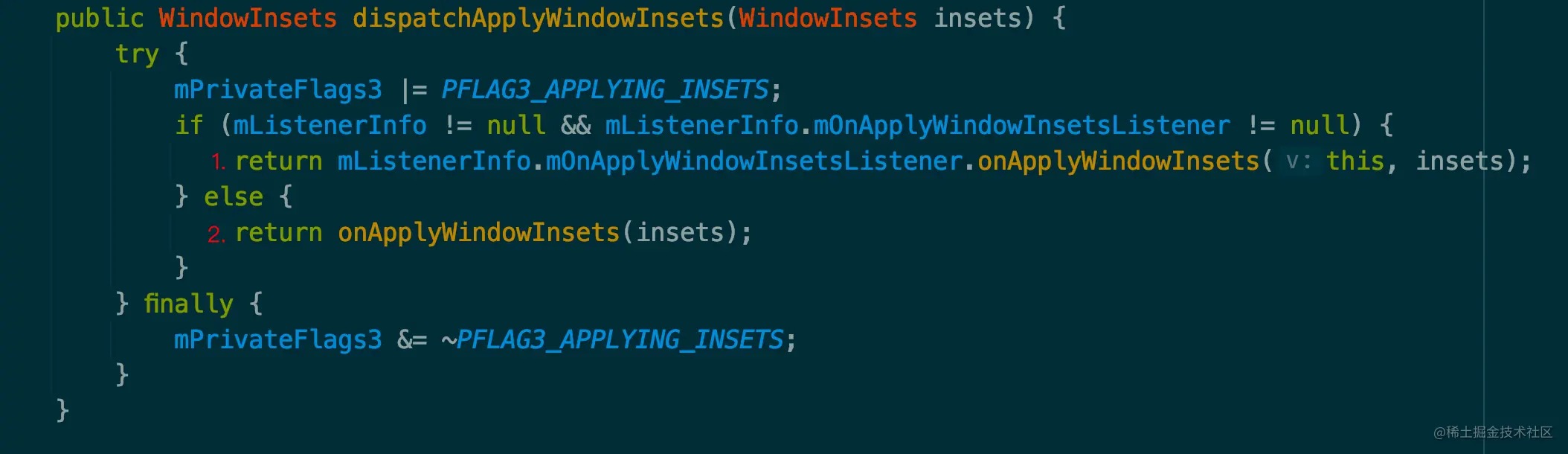

开发者可以通过在自定义 View 中重写 onApplyWindowInsets() 方法或调用 setOnApplyWindowInsetsListener() 来监听 WindowInsets 的变化，通过对 View 添加 margin 或 padding 的方式处理解决冲突。

这两个方法是互斥的，当存在 OnApplyWindowInsetsListener 时不会执行 onApplyWindowInsets：
ZrAubd

开发者可以在也可 OnApplyWindowInsetsListener 手动调用 onApplyWindowInsets 使两个方法同时被执行。

WindowInsets 分发

前文我们提到，如果开发者绘制的内容出现在了系统 UI 区域内，就可能出现视觉与手势的冲突。开发者可以借助 Insets 把 view 从屏幕边缘向内移动到一个合适的位置，此时 View#onApplyWindowInsets() 会被调用。那么这些 Insets 是如何分发给 View 的呢？

笔者在 View 事件分发机制，大型职场 PUA 现场 一文中把 Android 的视图树抽象为 N 叉树。

与 View 的事件分发一样，WindowInsets 的分发也是 N 叉树的遍历过程：

从 N 叉树的根节点（DecoView）开始，按照 深度优先 的方式分发给 子 view。

Android 10 和 Android 11 两个版本官方连续修改了 ViewGroup#dispatchApplyWindowInsets() 的逻辑（具体我们在源码解析篇介绍）。

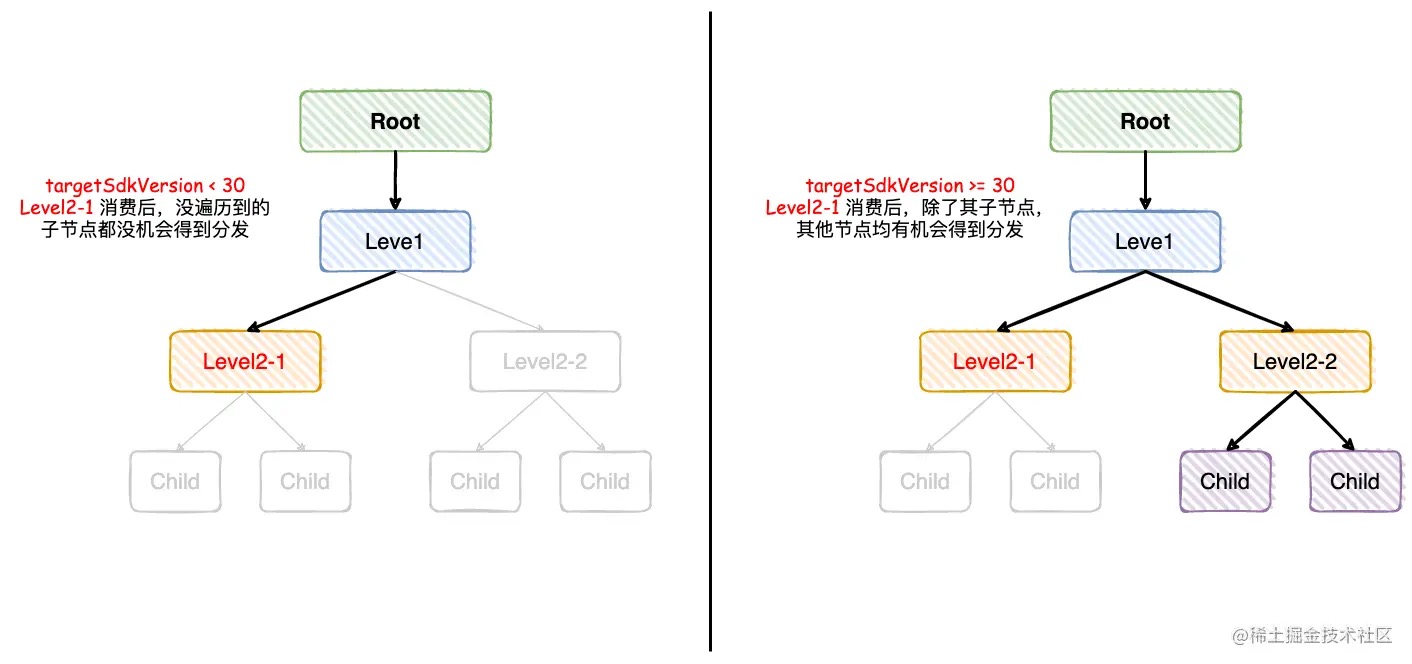

如果 app targetSdkVersion < 30 ，如果某个节点消费了 Insets，所有没遍历到的节点都不会收到 WindowInsets 的分发；

当 app 运行在 Android 11 以上版本的设备上且 targetSdkVersion >= 30，如果某个节点消费了 Insets，该节点的所有子节点不会收到 WindowInsets 分发。
LfaBdL

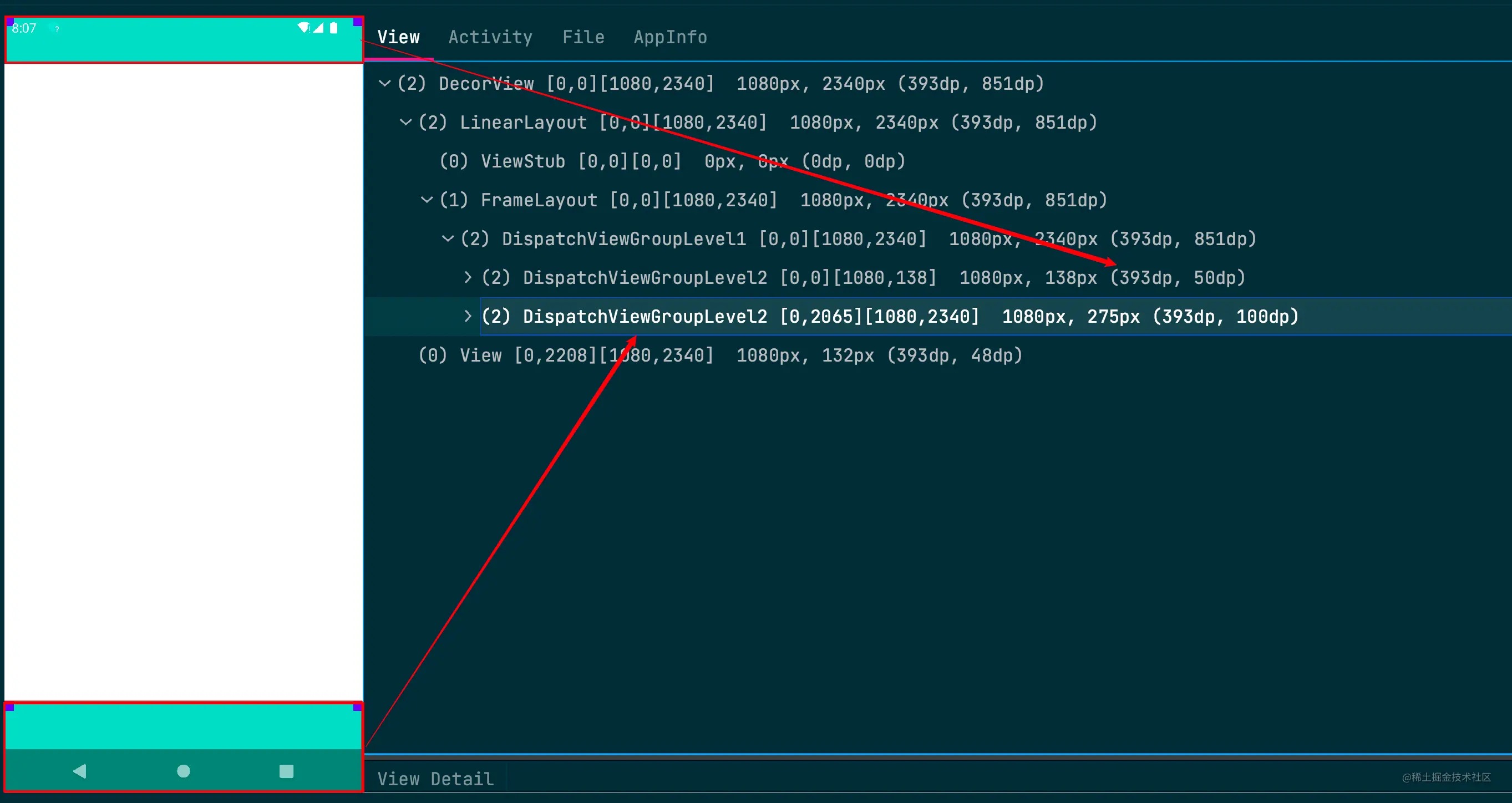

旧版本的分发有一个问题，无法做到两个同级的 View 同时消费 WindowInsets，如下图：
P8ykcX

我们可以将 Level2-1 和 Level2-2 看成顶部导航和底部导航，按照旧逻辑，当 Level2-1 消费了 WindowInsets，另一个 View 便没机会了。

小结

  • 由于开发者可以将 App 内容绘制到与系统 UI 相交的位置，因此官方为开发者提供了解决视觉冲突的方式，WindowInsets
  • 开发者可以重写 View#onApplyWindowInsets 或 View#setOnApplyWindowInsetsListener 来根据 WindowInsets 对系统 UI 进行位置避让（对 view 设置 padding 或 margin）。
  • 下一节介绍的 fitsSystemWindows 的默认行为也是通过 onApplyWindowInsets 实现的。

fitsSystemWindows

b98jig

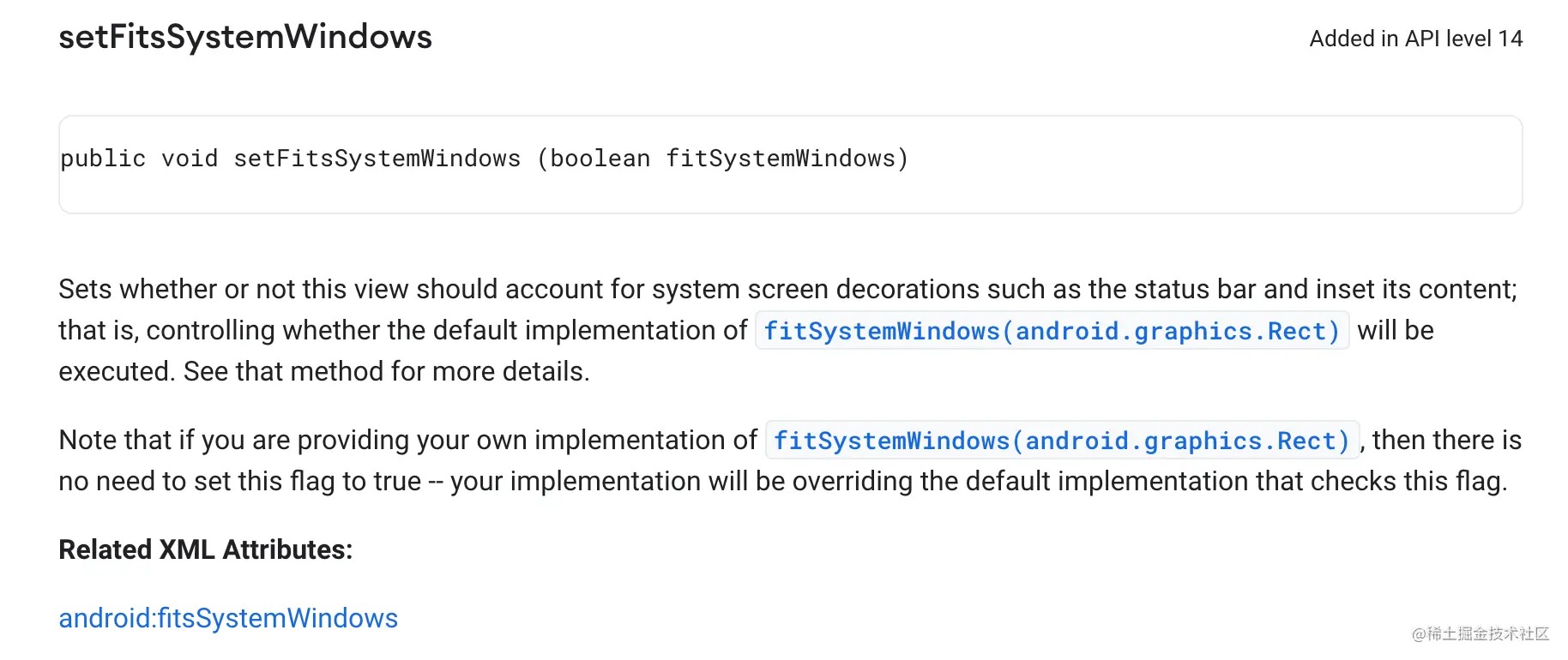

setFitsSystemWindows 是 View 中 API 14 后加入的方法，对应的 xml 属性是 android:fitsSystemWindows

fitsSystemWindows 的默认行为是：通过 padding 为 System bar 预留出空间。如前文提到的 DecorView 的 LinearLayout，它的 paddingTop 就是 fitsSystemWindows = true 影响的。
RspJPI

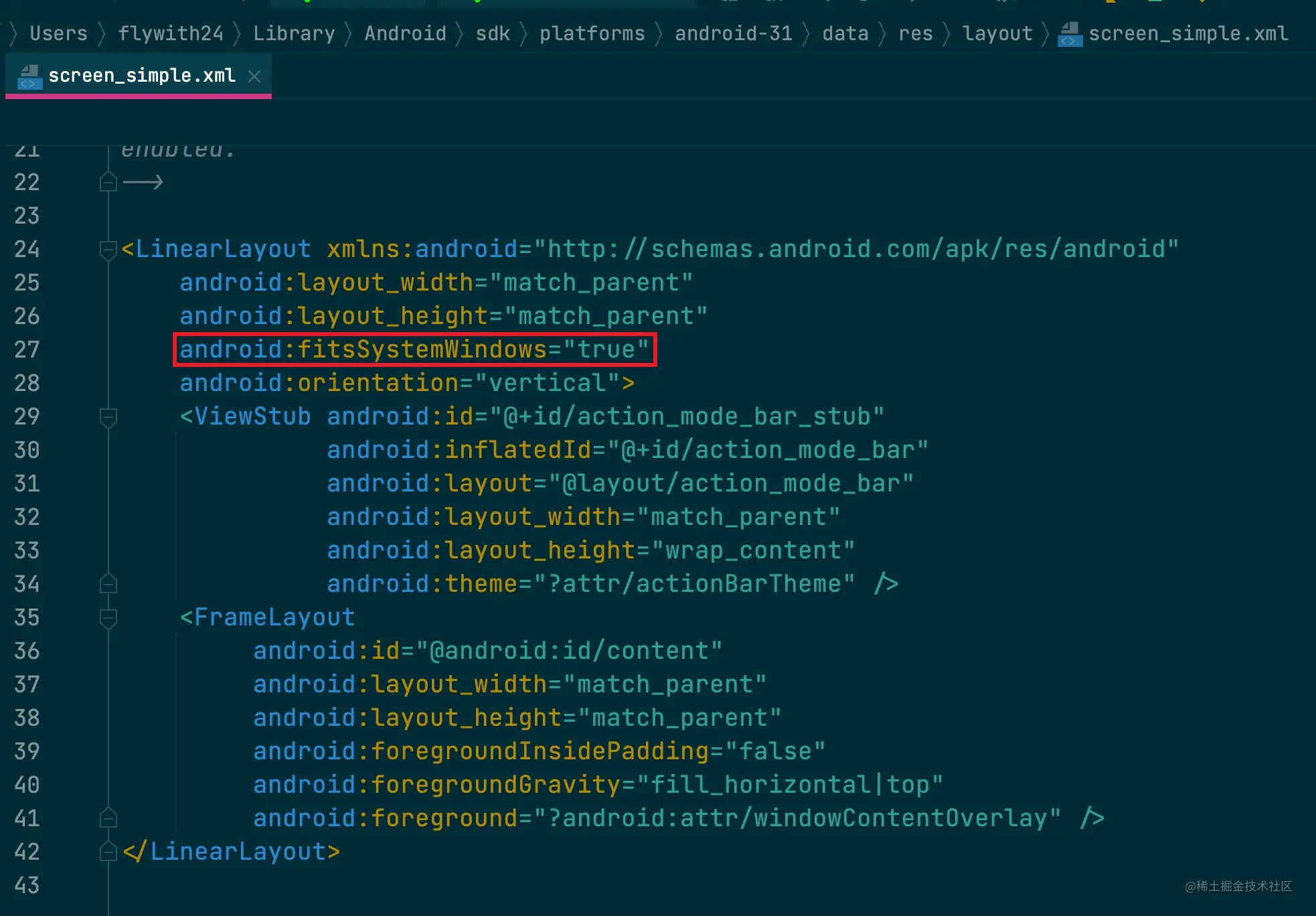

默认情况下 DecorView 的子 view 是 inflate screen_simple.xml 得到的。

那么这个 padding 是如何设置的？

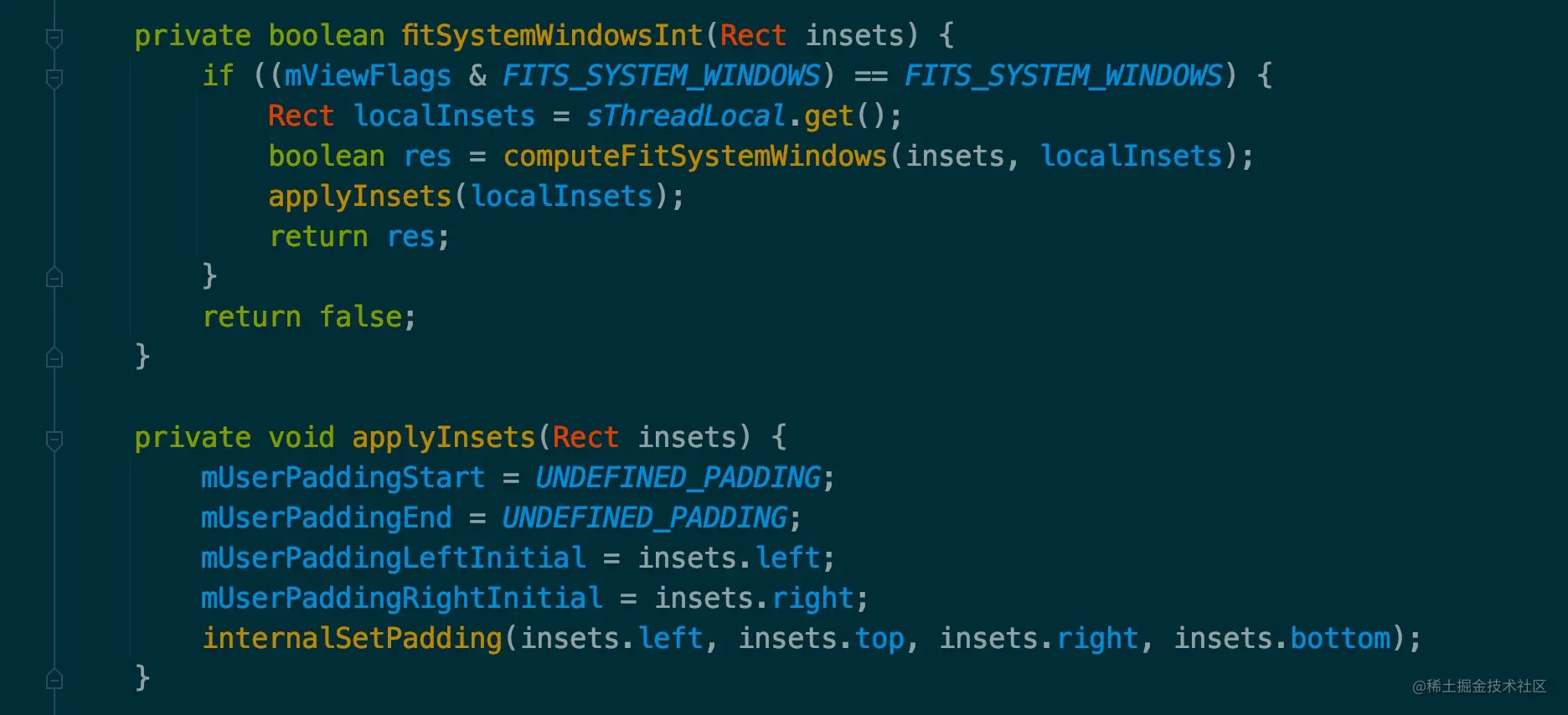

View#onApplyWindowInsets() 中会判断 fitsSystemWindows 最终调用到 internalSetPadding() 方法：
wC8itg

📢 注意：这会使开发者在 xml 中定义的 padding 失效。

fitsSystemWindows 这个 API 另很多开发者迷惑，一个重要原因是很多时候 fitsSystemWindows 并不是使用的默认行为，如 DrawerLayout 和 CoordinatorLayout。

DrawerLayout

DrawerLayout fitsSystemWindow = true 时：

  • API > 21 时设置 setSystemUiVisibility(SYSTEM_UI_FLAG_LAYOUT_STABLE | SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN)
  • onMeasure() 时调用子 view dispatchApplyWindowInsets()（正常父 View 消费 WindowInsets 后子 View 接收不到分发）
  • onDraw() 时调用 setStatusBackground(?android:colorPrimaryDark)

CoordinatorLayout

CoordinatorLayout fitsSystemWindow = true 时：

  • API > 21 时设置 setSystemUiVisibility(SYSTEM_UI_FLAG_LAYOUT_STABLE | SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN)
  • 根据需要 setStatusBackground
  • 允许设置 behavior 的子 View 拦截并响应 WindowInsets 的变化

小结

关于 fitsSystemWindows，你必须知道以下几点：

  • fitsSystemWindows 是深度优先（我们可以将视图树看成一个 N叉树）的，第一个设置 fitsSystemWindows 的 view 会去消费 insets 并影响视觉；
  • padding 在 view layout 之前就已经设置了，因此不要误认为设置padding 时了解 view 所在的位置
  • 开发者在 xml 或 view 初始化设置的 padding 会被覆盖
  • AppBarLayout，CoordinatorLayout，DrawerLayout 等 view 会自定义 fitsSystemWindows 的行为

处理 WindowInsets 的最佳实践

使用 Jetpack 提供的 Compat API

Android Jetpack 组件库中的 androidx.core 提供了大量兼容旧版本的 Compat API，如 ViewCompat，WindowInsetsCompat，WindowInsetsControllerCompat 等等。

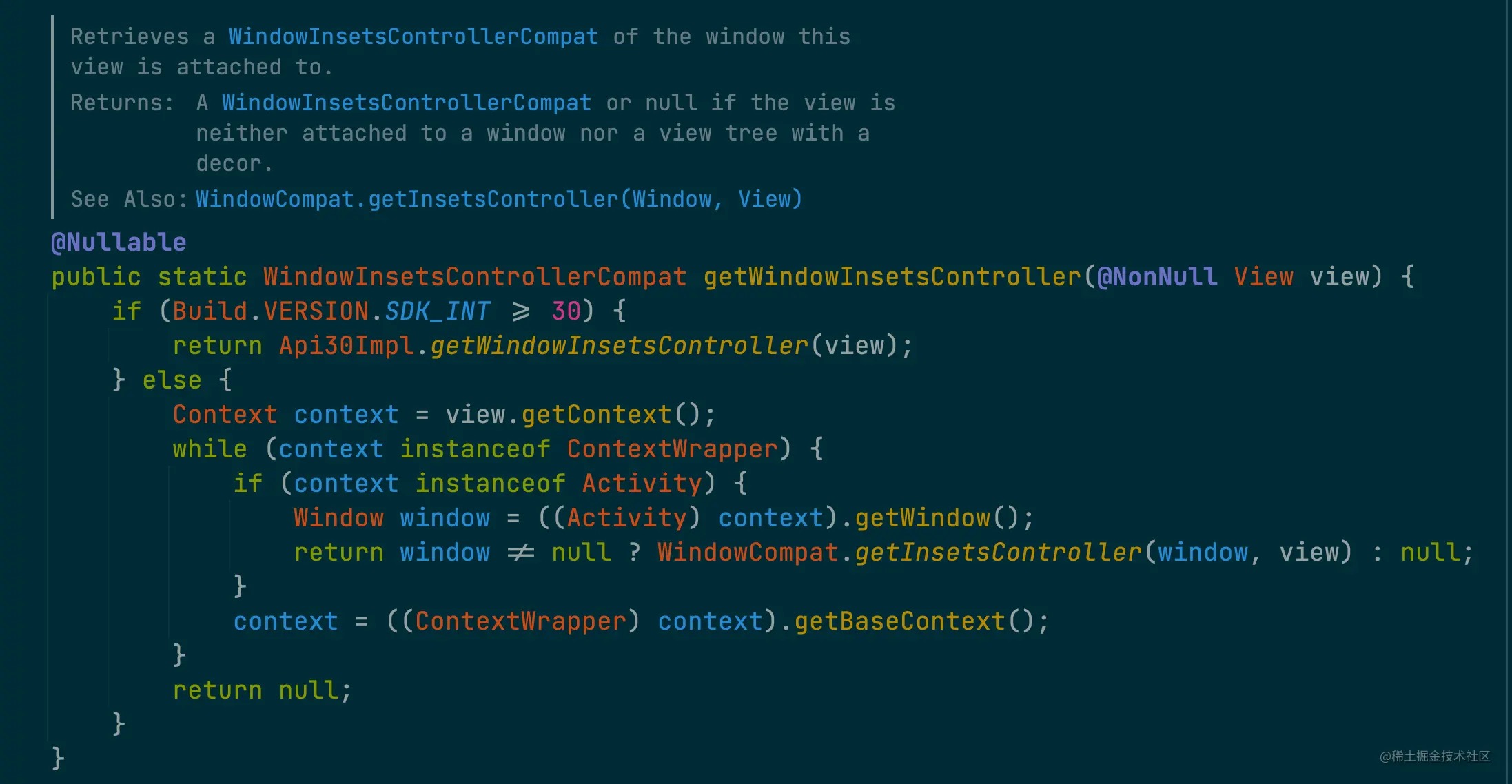

下图是 ViewCompat#getWindowInsetsController 方法，用于获取 WindowInsetsController，同时兼容低版本：
HyNTRE

获取WindowInsets

Baeg38

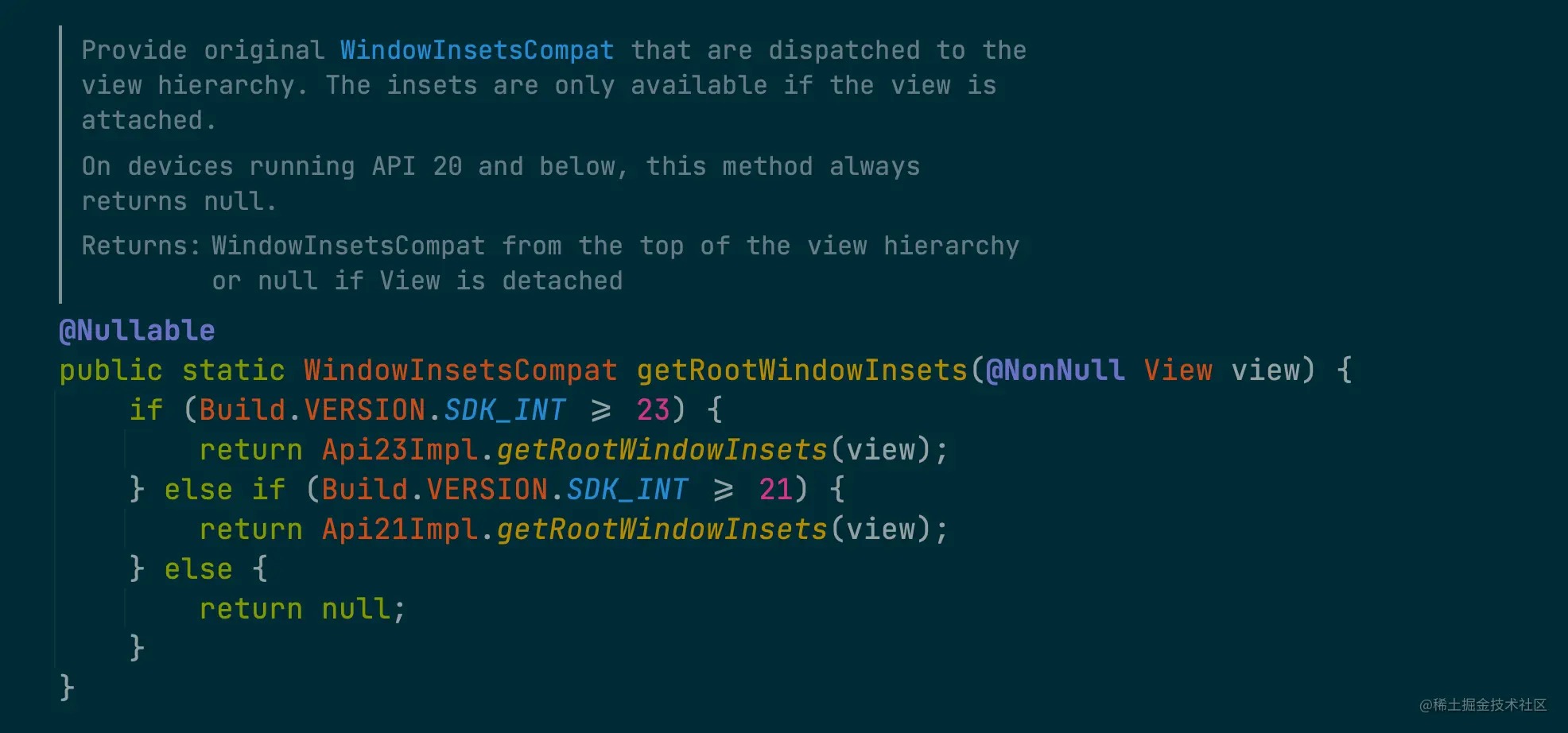

使用 ViewCompat.getRootWindowInsets(view) 获取 WindowInsets。请注意：

  • 该方法返回分发给视图树的原始 insets
  • insets 只有在 view attached 才是可用的
  • API 20 及以下 永远 返回 false

获取 System bar 和 软键盘的高度

❌ 错误用法

🙅🏻‍♀️不要固定 status bar 的高度

res/values
<dimen name="status_bar_size">25dp</dimen>

res/values-v23
<dimen name="status_bar_size">24dp</dimen>

不同 Android 版本 status bar 的高度是不同的！不同设备也可能定制自己的高度。

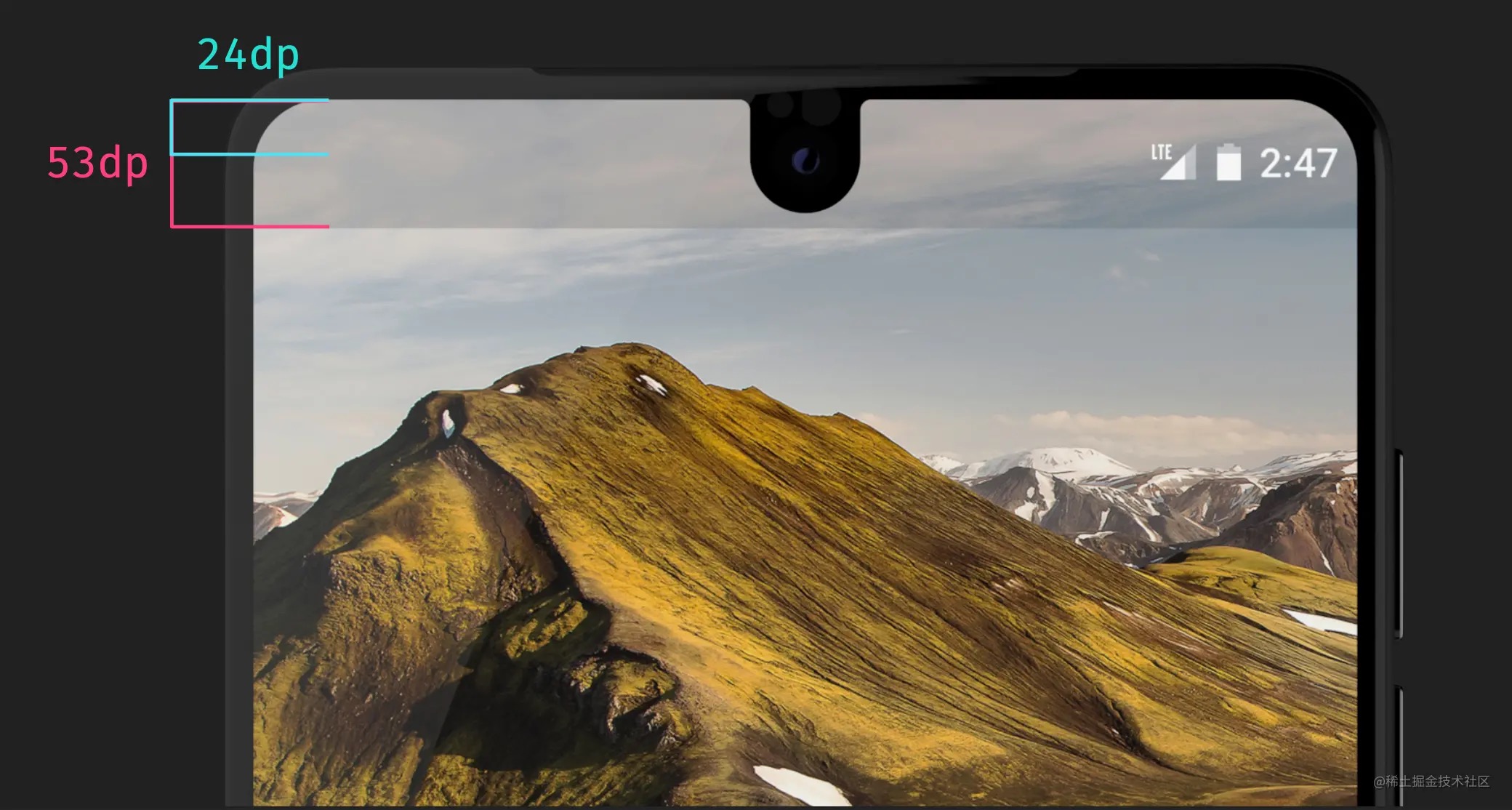

cuO06T

🙅🏻‍♀️读取系统内部资源

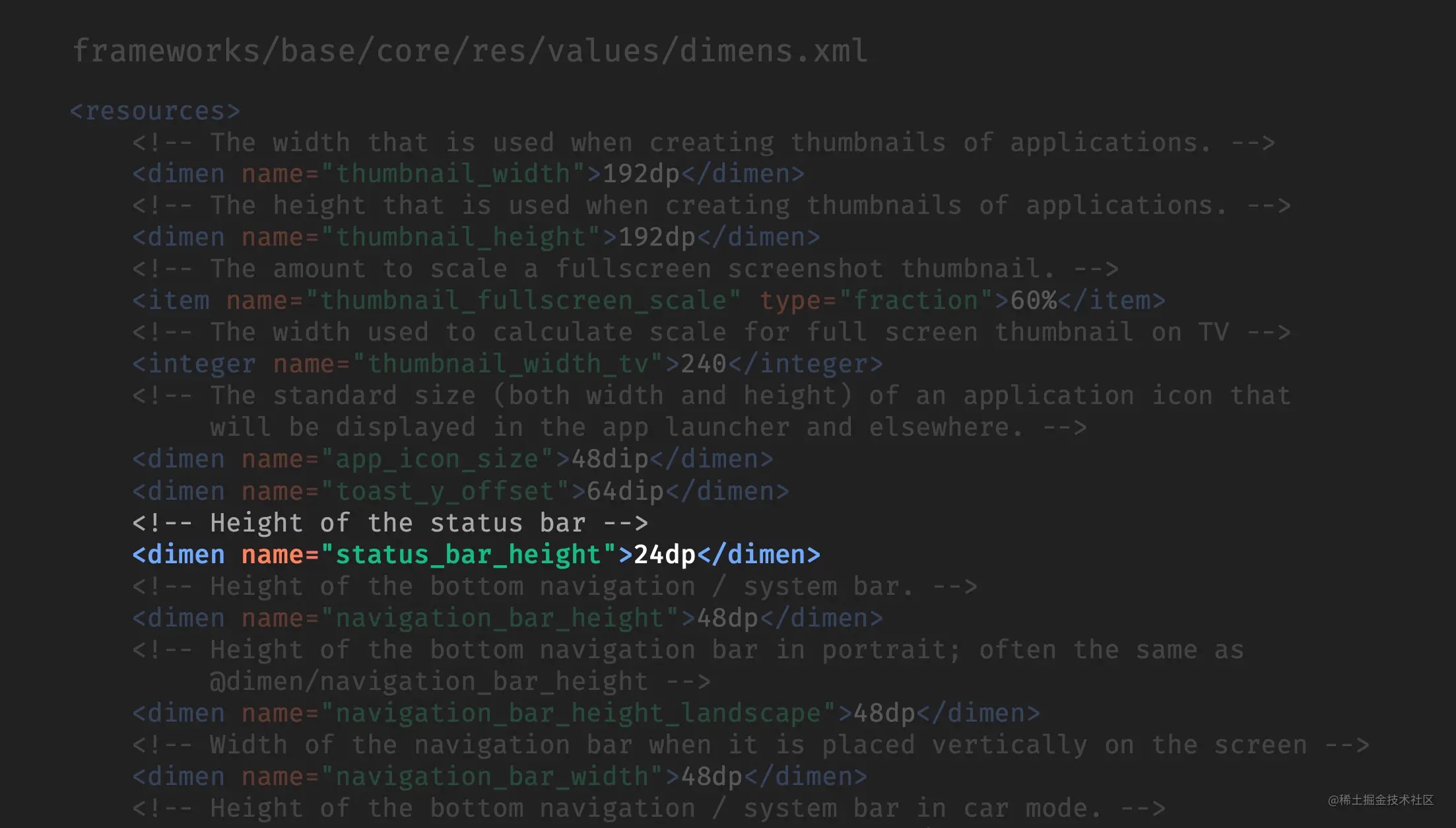

framework 的 dimens.xml 存储了一些列系统内部资源。
oMnMPK

val resourceId = resources.getIdentifier("status_bar_height", "dimen", "android")
return resources.getDimensionPixelSize(resourceId)

如果系统内部资源名称变化怎么办？

「野路子」代码可能有效，但不健壮。

✅ 正确用法

  1. 获取 WindowInsets
  2. 通过 WindowInsets#getInsets(type) 获取 Insets
  3. 通过 Insets.top 或 Insets.bottom 获取 System bar 高度

为了兼容旧版本，我们使用 Compat API：

  1. val windowInsetsCompat = ViewCompat.getRootWindowInsets(view) 获取 WindowInsets
  2. val insets = windowInsetsCompat?.getInsets(WindowInsetsCompat.Type.statusBars()) 获取 Insets
  3. insets?.top 或 insets?.bottom 获取 System bar 高度
ViewCompat.getRootWindowInsets(window.decorView)?.getInsets(WindowInsetsCompat.Type.statusBars())?.top
ViewCompat.getRootWindowInsets(window.decorView)?.getInsets(WindowInsetsCompat.Type.statusBars())?.bottom

当 System bar 隐藏时 getInsets() 获取的高度为 0，如果想在隐藏状态时也能获取高度，可以使用 getInsetsIgnoringVisibility() 方法

ViewCompat.getRootWindowInsets(window.decorView)?.getInsetsIgnoringVisibility(WindowInsetsCompat.Type.statusBars())?.top
ViewCompat.getRootWindowInsets(window.decorView)?.getInsetsIgnoringVisibility(WindowInsetsCompat.Type.statusBars())?.bottom

WindowInsetsController

Android 30 引入了 WindowInsetsController 来控制 WindowInsets，主要功能包括：

  • 显示/隐藏 System bar
  • 设置 System bar 前景（如状态栏的文字图标）是亮色还是暗色
  • 逐帧控制 insets 动画，例如可以让软键盘弹出得更丝滑

显示隐藏 System bar

// 状态栏是否可见
ViewCompat.getRootWindowInsets(view)?.isVisible(WindowInsetsCompat.Type.statusBars()) ?: true
// 显示状态栏
ViewCompat.getWindowInsetsController(view).show(WindowInsetsCompat.Type.statusBars())
// 隐藏状态栏
ViewCompat.getWindowInsetsController(view).hide(WindowInsetsCompat.Type.statusBars())

// 导航栏是否可见
ViewCompat.getRootWindowInsets(view)?.isVisible(WindowInsetsCompat.Type.navigationBars()) ?: true
// 显示导航栏
ViewCompat.getWindowInsetsController(view).show(WindowInsetsCompat.Type.navigationBars())
// 隐藏导航栏
ViewCompat.getWindowInsetsController(view).hide(WindowInsetsCompat.Type.navigationBars())

// 软键盘是否可见
ViewCompat.getRootWindowInsets(view)?.isVisible(WindowInsetsCompat.Type.ime()) ?: false
// 显示软键盘
ViewCompat.getWindowInsetsController(view).show(WindowInsetsCompat.Type.ime())
// 隐藏软键盘
ViewCompat.getWindowInsetsController(view).hide(WindowInsetsCompat.Type.ime())

设置 System bar 前景亮色/暗色

ViewCompat.getWindowInsetsController(view).isAppearanceLightStatusBars = isLight
ViewCompat.getWindowInsetsController(view).isAppearanceLightNavigationBars = isLight

适配 edge-to-edge

何为 edge-to-edge？如下图，即应用内容的绘制范围从顶部状态栏下方开始，延伸至底部导航栏上方：

关于 edge-to-edge 的适配，官方文档 写得很完整，主要分三步：

// 1. 使内容区域全屏
WindowCompat.setDecorFitsSystemWindows(window, false)

// 2. 设置 System bar 透明
window.statusBarColor = Color.TRANSPARENT
window.navigationBarColor = Color.TRANSPARENT

// 3. 可能出现视觉冲突的 view 处理 insets
ViewCompat.setOnApplyWindowInsetsListener(view) { view, windowInsets ->
  val insets = windowInsets.getInsets(WindowInsetsCompat.Type.systemBars())
  // 此处更改的 margin，也可设置 padding，视情况而定
  view.updateLayoutParams<MarginLayoutParams> {
      topMargin = insets.top
      leftMargin = insets.left
      bottomMargin = insets.bottom
      rightMargin = insets.right
  }
  WindowInsetsCompat.CONSUMED
}

注意：处理 insets 时要保证计算操作有幂等性，即多次进行该计算所得到的结果应该相同，否则 margin/padding 会越来越大！

处理 insets 也可以通过 重写 View#onApplyWindowInsets 来操作。

总结

  • 随着 Android 的不断迭代，开发者可以更充分地利用屏幕空间，能够将内容绘制在系统 UI 后面；
  • Android 使用 Insets 来描述系统 UI 与屏幕相交的区域，开发者可以使用 fitsSystemWindows 和 WindowInsets 来处理视觉和手势冲突；
  • WindowInsets 的分发根据 targetSDKVersion 的不同而略有差别；
  • fitsSystemWindows 的默认行为是：通过 padding 为 System bar 预留出空间，本质也是利用 WindowInsets 处理视觉冲突；
  • 一些自定义 view 如 DrawerLayout 会更改 fitsSystemWindows 的默认行为；
  • 处理 WindowInsets 可以使用 Jetpack androidx.core 提供的一些列 Compat 类；
  • 牢记获取 Status bar 高度的正确姿势，并避免错误用法；
  • 适配 edge-to-edge 以给用户更好的使用体验
